北方奔驰30米举高喷射消防车

底盘型号 : ND1255B44
发动机厂家及马力: 北方奔驰30马力
实际容积或吨位 : 30米
优惠价格(范围): 来电报价格
本车优缺点及相关提醒 :
购车洽谈: 186━7273━9955
其他 把此车 加入收藏

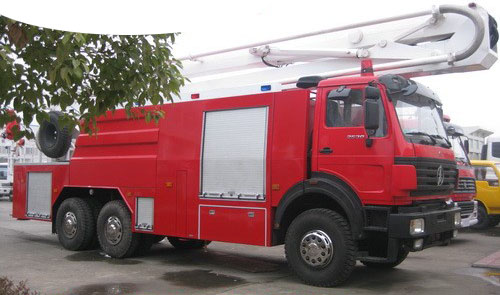

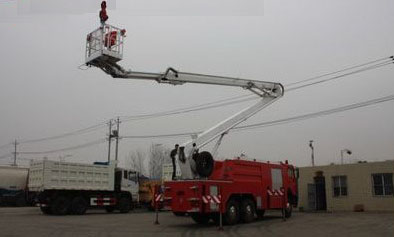

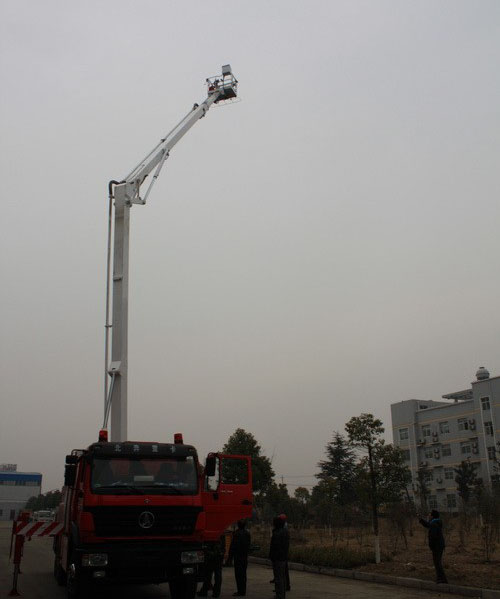

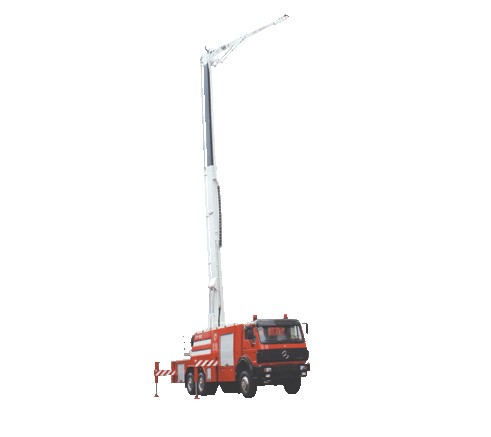

北方奔驰30米举高喷射消防车
 主要技术参数
产品名称: 举高喷射消防车 外型尺寸: 11160×2500×3800(mm)
底盘型号: ND1255B44 货厢尺寸: ××(mm)
总质量: 25000(Kg) 接近/离去角: 25/10(°)
额定质量: 2800(Kg) 前悬后悬: 1410/2625(mm)
整备质量: 22050(Kg) 最高车速: 85(km/h)
发动机 发动机生产企业 排量(ml) 功率(kw)
WP10.300N
WP10.270N
WP10.270
WP10.290
潍柴动力股份有限公司
潍柴动力股份有限公司
潍柴动力股份有限公司
潍柴动力股份有限公司
9726
9726
9726
9726
221
199
199
213
排放标准: GB3847-2005,GB17691-2005国Ⅲ
轴数: 3 前轮距: 1995/1800/1800(mm)
轴距: 4450+1450 后轮距: 1800/1800(mm)
轮胎数: 10 轮胎规格: 12.00-20,12.00R20,11.00-20,11.00R20
燃料种类: 柴油 弹簧片数: 13/13
轴荷: 7000/18000(并装双轴) 驾驶室乘人数: 2
整车备注: 水罐容积:2.8 立方米,水罐尺寸:1175 ×2400 × 1000mm,仅采用WP10.300N 型发动机,前伸:980mm,后伸:245mm。
多方位图:
专用性能:
免征公告:
                               北方奔驰30米举高喷射消防车

免征公告

车辆名称 车辆类型 生产厂家 备注
举高喷射消防车 消防车 重汽华威有限责任公司 第22册第201页

举高喷射消防车.jpg举高喷射消防车2.jpg举高喷射消防车3.jpg北方奔驰30米举高喷射消防车3.jpg北方奔驰30米举高喷射消防车2.jpg北方奔驰30米举高喷射消防车.jpg



JP30举高喷射消防车

产品名称:                 举高喷射消防车

技术规格:

1、基本参数

1.1额定工作高度:      30

1.2额定工作幅度:      12

1.3回转角度:          360度(任意方向)

1.4回转速度:          0--1.5/每分钟(可调)

1.5整备质量:          24000公斤

1.6整车外形尺寸:      12.6×2.5×3.9

2、臂架

2.1臂架型式:         折曲、伸缩组合式

2.2结构方式:          箱式

2.3材料:              15MnTi钢板

2.4上臂变幅角度:      70

2.5下臂变幅角度:      89

3、支腿

3.1型式:              H

3.2支腿跨距(长×宽)  5.5×4.4

3.3结构方式:          箱式

3.4 材料:              15MnTi16Mn 钢板

4、水路系统

4.1管路材料:          铝合金管

4.2水路软管:          不锈钢编制网护套软管

4.3管牙接口:          KY80

4.4闷盖:              KM80

      5、液体罐

5.1容积 :              8000(水、泡沫容积任选)

5.2材质:               1Cr18Ni9Ti

5.3板材厚度:           3 X 3.X 2.5 X 3 X 5(毫米)

(壁板X隔板X顶板X封板X底板)

5.4出水口闷盖:        KM80

5.5管牙接口:          KY80

6、水泵系统

6.1水泵型号:        美国大力PSP1000中压单级离心泵

6.2水泵流量:          80/

6.3电控换向阀:        Q24DH81/4

6.4单向球阀:          FQ80

6.5单封球阀:          FQ38

6.6管牙接口;          KY80

6.7出口闷盖:          KM80

6.8真空泵吸水深度:    7

7、消防炮

7.1型号:              美国AKRON3578

7.2射程:              大于60

7.3炮口压力:          0.9兆帕

7.4泡沫炮流量:        80

7.5泡沫炮口压力:      0.9兆帕

7.6泡沫泡射程:        大于55

7.7炮口摆动角度:      左右348

                 上下-45 +90

      8、泡沫比例混合器

8.1型号:              美国大力MF95半自动

8.2混合比:           3%  6%两档可调

9、底盘

9.1型号:              北方奔驰ND1255B44

9.2最高车速:          大于90公里

9.3爬坡度:            大于20%

10、发动机

10.功率:             大于221千瓦

11、变速箱

 11.1型号:             5JS118

12、取力装置

 12.1型式:             夹心式全功率

 12.2型号:             PF60

13、液压控制系统

 13.1电控换向阀:       Q24DH8

 13.2电控换向阀:       K23JD8

 13.3防爆阀:           VF1-16-F-0-36     进口

13.4防爆阀:           VF1-16-F-0-20   进口

13.5防爆阀:           VF1-16-F-0-16   进口

13.6电液比例阀:       PVG32-EP4       德国哈威

13.7平衡阀:          CBV1-10-S-DA4G-A-30

13.8平衡阀:          CBV1-12-S-DA4G-A-30

13.9单向阀:          S25A10/2

13.10单向阀:         S20A10/2

13.11下车操纵阀:     QYZTF-S15B

13.12双向液压锁:     SXS-H8L-00

13.13换向阀:         DMT-06-3-D-3

13.14液压马达:       BM-E320

13.15双联齿轮泵:     CB-K60/40-HF

13.16应急泵:         GCB000NO4E40BD1123A12  进口

14、安全保护系统

 14.1上下车互锁装置

 14.2 臂架变幅角度限制装置

 14.3 转台转动限制装置

       14.4 支腿软腿报警装置

14.5火场监控系统                             进口

15、电气

 15.1电子报警器:        JDD-80.24V

 15.2旋转警灯:          JDJ-2

15.3遥控器 ;            PVREL             德国哈威

15.4电流放大器:                           德国哈威

15.5有线远程控制器       30

      16、随车水路附件

16.1集水器:             125内扣式

16.2滤水器:             125内扣式

16.3异径接口:           KJ65/80

16.4水带接口:           KD80

16.5吸水管:             PVC   KD125  4×2

16.6消防水带:           C1680      2×20

17、随车文件

17.1使用说明书

17.2合格证

17.3随车备件明细

17.4随车工具明细

17.5底盘合格证

17.6汽车保修卡

17.8柴油机说明书

17.9底盘使用说明书

      18、其他

        18.1带备胎

        18.2加航空液压油
