车辆型号 |

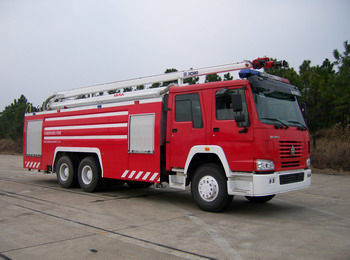

重汽斯太尔举高喷射消防车 |
公告批次 |
218 |
外形尺寸(mm) |
10770×2496×3600 |
总质量(Kg) |
28450 |
货厢尺寸(mm) |
×× |
额定载质量(Kg) |
11500 |
接近/离去角 |
22/10 |
整备质量(Kg) |
16500 |
前悬/后悬(mm) |
1500/3150 |
最高车速(km/h) |
90 |
车辆识别代码 |
LZZ5BLNF××××××××× LZZ5BLSF×××××××××LZZ5BMNF××××××××× LZZ5BMSF××××××××× |
|
|
底盘型号 |
ZZ1257N4647C |
|
|
发动机型号 |
发动机生产企业 |
排量 |
功率 |
WD615.95 WD615.95E WD615.95C WD615.96C |
中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 |
9726 9726 9726 9726 |
247 247 249 279 |
燃料种类 |
柴油 |
排放标准 |
GB17691-2005国Ⅲ,GB3847-2005 |
轴数 |
3 |
轮胎数 |
10 |
轴距 |
4600+1350,4575+1400 |
轮胎规格 |
11.00-20,11.00R20,12.00-20,12.00R20 |
轴荷 |
6050/22400(并装双轴) |
前轮距 |
2022,2041 |
钢板弹簧片数 |
10/12,4/12 |
后轮距 |
1830/1830 |
其它 |
该车所选发动机的净功率为245kw.罐体总容积为11.27立方米,水罐容积:9.5立方米;水罐尺寸:4050×2410×990mm,泡沫罐容积:1.77立方米, 泡沫罐尺寸:700×2410×1060 mm;仅采用WD615.95型发动机,11.00-20,11.00R20,12.00-20,12.00R20型轮胎.后伸:170mm.该车为专用作业车辆。 |
|
|
一、产品名称: |
举高喷射消防车 |
二、底盘型号: |
ZZ1257N4647C |
三、基本技术参数: |
|
1.最大作业高度: |
18m |
2.最大作业幅度: |
7.5m |
3. 最大作业幅度时的高度: |
12m |
4.回转角度: |
360°(任意方向) |
5.回转速度: |
0-1.5 r/min(可调) |
6.整备质量: |
17775kg |
7.满载质量: |
25000kg |
8.外廓尺寸(长×宽×高): |
1000×2410×3910mm |
四、臂架 |
|
1.结构型式: |
折曲、伸缩.组合式 |
2.结构方式: |
箱型 |
3.材料: |
15Mti钢板 |
4.臂架变幅角度: |
上臂147°(相对下臂) |
|
下臂87° |
5.擘架展开时间: |
≤150s |
五、副梁及支腿 |
|
1.结构方式: |
箱型 |
2.材料: |
15Mti 62Mn钢板 |
3.支腿型式: |
H型 |
4.支腿跨距: |
6.05×2.14m |
5.支腿展开时间: |
≤30s |
六、水路系统 |
|
1.输水管路 |
铝合金管材 |
2.输水软管 |
不锈钢编织网护套软管 |
3.吸水管 |
|
4.单封球阀 |
FQ80 |
5.双封球阀 |
FQS80 |
七、液体罐 |
|
1.容积: |
12000L(水1000L 泡沫 2000L) |
2.材料: |
1Cr18Ni9Ti板 |
3.板材厚度: |
3×3×2.5×3×5mm |
|
(壁板×隔板×顶板×封板×底板) |
4.出水口闷盖: |
KM80 |
5.管牙接口: |
KY80 |
八、水泵系统(华宇) |
|
1.水泵型号: |
华宇CB12/60-TB |
2.水泵流量(常压/中压) |
60/50 L/S |
3.水泵压力(常压/中压) |
1.2/1.8 M pa |
4.引水时间: |
30s |
5.引水深度 |
7m |
6.泡沫充填泵 |
YP20G |
7.夹心取力器 |
QSE600F |
九、电动遥控炮 |
|
1.水炮型号: |
章丘PSKD50D |
2.水炮射程: |
≥60m |
3.水炮炮口压力: |
1.0M pa |
4.泡沫炮射程: |
≥50 m |
5.泡沫炮流量: |
50 L/S |
6.泡沫炮炮口压力: |
1.2 M pa |
7.炮口摆动角度 |
左.右360° |
|
俯.仰±70° |
十、液压系统 |
|
1.摆线液压马达 |
BM3 02#---064 |
2.平衡阀 |
PHY—H15L—3—KL |
3.操作阀 |
2FSY—H20L—Y—2 |
4.电磁换向阀 |
22EO—H10B |
5.溢流节流阀 |
FBG—03—125—10 |
6.电磁换向阀 |
4WE10A20/AG24 |
7.单向液压锁 |
JZYS8—-B |
8.多路组合操作阀 |
QYZ15/10B—00 |
9.应急油泵 |
MC4—VB1—R17—DE—MAV1—T01—F1 |
十一、电气系统 |
|
1.警报器 |
JBQ |
2.警灯 |
JQ1.2 |
十二、底盘 |
|
1.型号: |
斯太尔王 半高顶ZZ1256M4346F |
2.变速箱 |
RT11509C |
3.发动机型号: |
潍柴WD615。62 |
4.发动机功率: |
196kw |
5.最主车速: |
≥85km/h |
6.乘员: |
2名 |
十三、安全装置 |
|
1.软腿报警装置 |
|
2.臂架限位装置 |
|
3.回转限位装置 |
|
4.上下车互锁装置 |
|
5.应急卸荷装置 |
|
6.应急动力装置 |
|
十四、火场监视系统(荷兰奥力高)(选装) |
|
1.自动对焦彩色摄像机 |
RS232—0103530型 |
2.7”一体式水密液晶显示器 |
RS232—0206650型 |
3.变焦镜用多芯电缆 |
|
十五、随车器材 |
数量 |
1.消防吸水管 |
8 |
2.滤水器 |
1 |
3.80水带 |
5 |
4.65水带 |
6 |
5.二分水器 |
1 |
6.三分水器 |
1 |
7.集水器 |
1 |
8.异径接口 |
2 |
9.同型接口 |
1 |
10.水带包布(选装) |
4 |
11.水带挂钩(选装) |
4 |
12.水带护桥(选装) |
2 |
13.消水栓扳手(选装) |
1 |
14.吸水管扳手(选装) |
2 |
15.直流开花水枪(选装) |
2 |
16.开花水枪(选装) |
1 |
17.多功能水枪(选装) |
1 |
18.喷雾水枪(选装) |
2 |
十五、随车文件 |
|
1.产品合格证 |
|
2.产品使用说明书 |
|
3.随车备件名细表 |
|
4.随车工具名细表 |
|
5.底盘合格证 |
|
6.底盘使用说明书 |
|
7.发动机使用说明书 |
|
8.汽车保修卡 |
|
